霧度儀是LCD顯示屏液晶面板霧度、透光率檢測儀器，這對于帶有顯示屏的電子產品非常重要。如果我們拆開一款電子產品的顯示屏，我們會發現電子產品大多數都有兩層玻璃。最外層玻璃是用于保護液晶面板的，而液晶面本表面本身也是有一層玻璃用于固定及顯示的，隨著技術的發展，這一層玻璃可能會被軟玻璃替代，從而做成折疊屏。
?

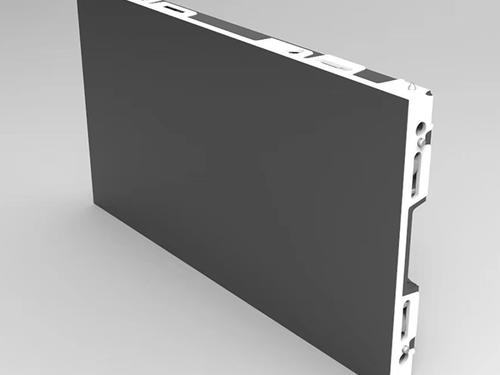

顯示屏液晶面板

?

不論是顯示屏最外側的保護屏還是用于顯示的顯示屏，他們都是屬于透明/半透明材料，需要進行霧度或者是透光率的檢測。因為這兩種材料的霧度屬性，關系到人們的身體健康和使用狀態。其原因很簡單，顯示屏的霧度大小直接關系到液晶屏發出的光到達眼睛的亮度和清晰度，從而影響人的眼睛感受，以及電量的消耗使用程度。

?

我們使用霧度儀對透明/半透明材料進行霧度檢測，得到的霧度值是一個百分比，例如LCD顯示屏幕霧度20%。因為霧度是平行光線透過材料樣品時發生偏離入射光方向的散射光通量與透射光通量之比，霧度采用百分數表示。通常僅將偏離入射光方向2.5度以上的散射光通量用于計算霧度。霧度儀主要用于各種固體、液體材料的透光率和霧度檢測等光學指標的測量，廣泛用于玻璃塑料顯示屏加工、薄膜制造、液體藥業分析、實驗室檢測等行業。霧度儀可以實現如下光學指標的測量：霧度、透過率、色度、色差、黃度、白度、鈷鉑指數，Gardner指數、力份、遮蓋度、同色異譜指數等等。

?

三恩時色彩霧度儀
?

三恩時YS6002臺式霧度儀滿足CIE15規定的透射D/0幾何光學結構，其照明光源為360-780mm復合全光譜LED光源，通過精密凹面光柵和256象元CMOS探測器實現間隔10nm光譜采集，可以滿足行業標準內的各種光學指標的測量測試。霧度儀YS6002主要參數：測量角度：2°/10°；測量孔徑：透射：Φ25.4mm；照明光源：360~780nm組合LED光源；尺寸重量：長X寬X高=370X300X200mm /約9.6kg。

?

如何使用霧度儀對LCD顯示屏液晶面板霧度、透光率進行檢測？

使用霧度儀測量透射樣品霧度的步驟如下：

（1）首先需要設置當前測量模式為霧度測量：具體的操作為，在主菜單→測量模式→霧度測量/透射測量，選擇“霧度測量” ，并點擊“勾號”，設置完成霧度測量模式。

（2）第二步需要設置光源，可參照透射測量的光源設置（霧度數據觀察者角度默認2°），如無特殊需要可以保持默認的D65光源或者是直接跳過這一步驟。

（3）返回測量界面，點擊控件進行霧度測量（若無霧度測量的控件需重新黑白校正）。

（4）根據霧度測量的控件提示，執行相應的測量操作，四步操作的數據均測量完成后，字體顏色變綠，最后點擊顯示屏上的“OK”即完成本次霧度測量，霧度數據也會顯示在顏色指數界面中。
