如何理解霧度儀內置256像元CMOS探測器

資訊中心

發布時間:2021-02-25

霧度儀YS6002通過精密凹面光柵和256象元雙陣列CMOS探測器能夠實現間隔10nm光譜采集,這霧度儀內置256象元雙陣列CMOS探測器如何理解?
?
CMOS是一種感光元件,其作用和CCD是一樣的。在CMOS芯片中每個像素都有自己的信號放大器,能夠進行各自的電荷-電壓轉換。像元也被稱為像素或者像元點,是組成數字化影像的最小單元。雙陣列顧名思義是一種分布方式。探測器是一種探測裝置。內置256像元雙陣列CMOS探測器可以理解為內置的256像素CMOS感光元器件采用雙陣列的探測裝置。
?

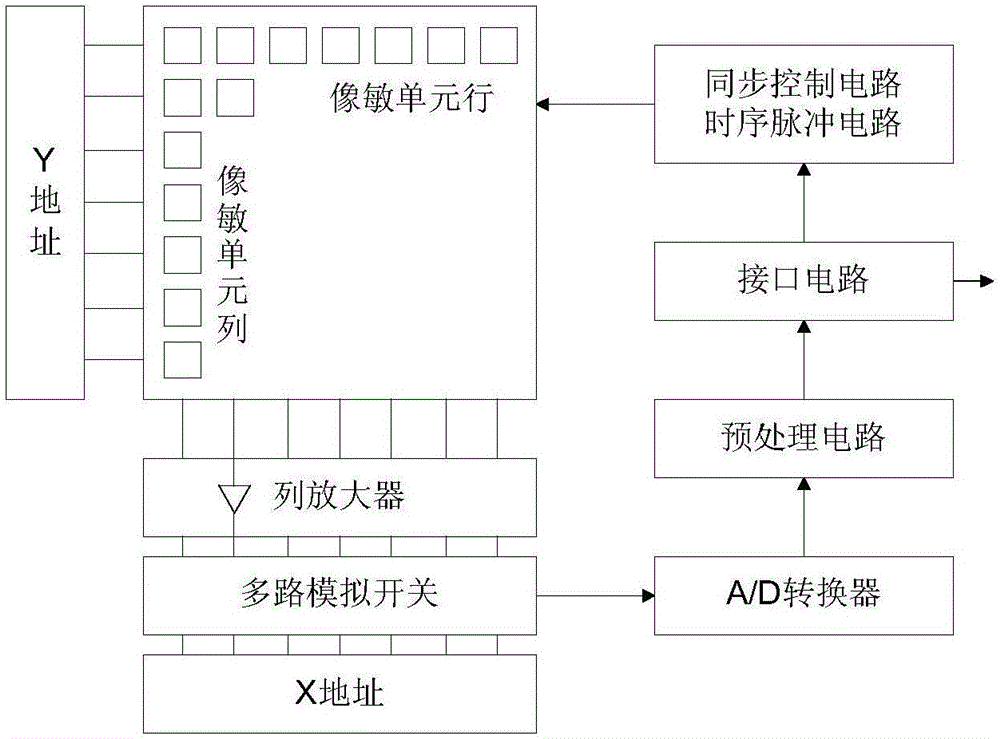

傳感電路工作流程

傳感電路工作流程
?
圖像傳感器,其主要分為CCD和CMOS,相對來說CCD的性價比要弱于CMOS,對于攝影攝像行業來說,有錢更多時候考慮的是性能。那么如何理解圖像傳感器的差別與攝像頭、相機性能的差別會很大呢?鏡頭可以比作眼睛,可以將外界的光信息傳遞進來,那么這個圖像傳感器就是將這個光信息進行原始記錄,以便于后續優化電信號。因此,圖像傳感器屬于哪種類型,以及其本身性能如何,對于攝像頭、相機的整體性能影響也是很大的。在檢測CMOS圖像傳感器時比以往更加快速,全畫幅數碼單反的CCD(或CMOS的感光成像的元件)尺寸和135膠卷的尺寸相同。
?
圖像傳感器芯片作為成像系統的核心器件至關重要,傳統的圖像傳感器主要有兩種:CCD圖像傳感器和CMOS圖像傳感器。CMOS圖像傳感器相比CCD器件的優勢在于可以在片內集成較多的高速ADC,使得圖像傳感器的數據推出速度很高。傳統的CMOS圖像傳感器結構采用雙向連續式輸出的像素布局,其原理是:光信號在光敏區轉換成電信號,并通過X、Y兩個方向的地址譯碼器進行選擇,并輸出至輸出放大器;輸出放大器的輸出信號通過A/D轉換器進行模數轉換,經預處理電路處理后通過接口電路輸出。
?
像元數量越多對于光信號的探測效果越好,則成像也越好。霧度儀能夠通過內置256象元雙陣列CMOS探測器更好的對光柵分光出來的光譜進行采集,也因此對霧度儀儀器測量的各種參數更準確。256像元雙陣列CMOS圖像感應器相對于PD陣列探測器滿足CIE V(λ)2度視覺響應,作用也更好。
?
